Wind, draadjes solderen en knopjes…

Blower Test

Gisterenvoormiddag hadden we met Koen van Ecomat afgesproken om een “blower test” te doen. Deze test helpt om lekken op te sporen langs waar koude lucht je huis kan binnendringen en zo weten we na deze test welke probleempunten we moeten en kunnen aanpakken.

Hoe gebeurt zo een test?

Eerst wordt in een deur of raam een grote ventilator en een sensor gezet. De ventilator zorgt ervoor dat er voldoende verschil in luchtdruk opgebouwd wordt tussen de binnenruimte van het huis en de buitenlucht. Hierdoor zal de lucht makkelijk langs de tochtgaten het huis binnendringen. Deze luchtstromen worden dan gevisualiseerd door met een rookstaafje (je kan dat eventueel ook met een wierrookstokje doen) rook voor mogelijke tochtgaten te blazen. Als er effectief een tochtgat is, zie je hoe de tocht de rook doet verspreiden.

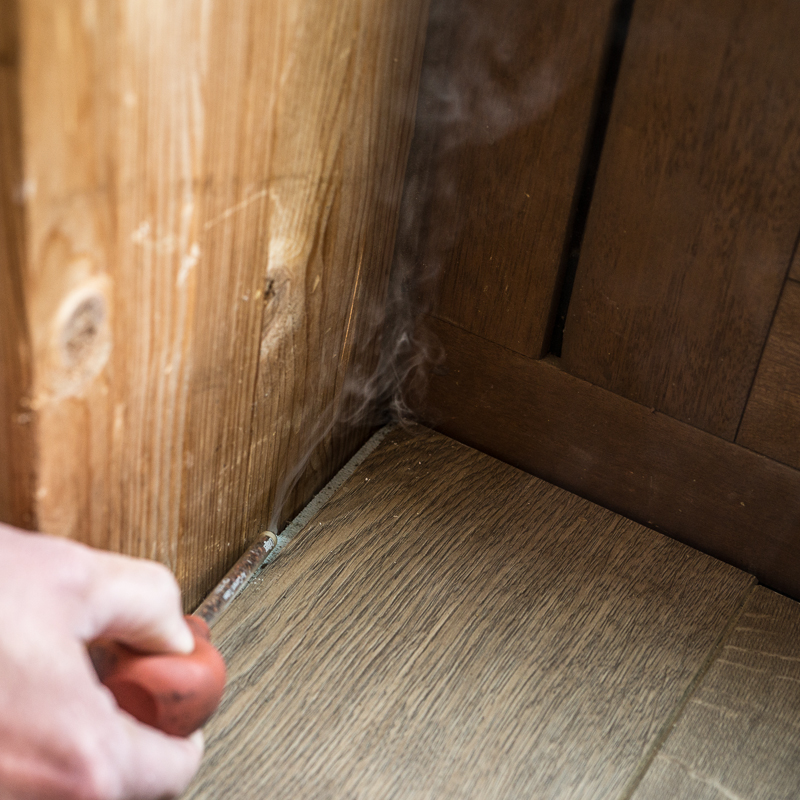

De rook toont duidelijk dat de aansluiting van de balk met de vloer niet helemaal luchtdicht is waardoor langs hier koude lucht het huis kan binnendringen. Gelukkig kunnen we dit lek makkelijk dichten door de kier dicht te spuiten en daarna af te werken met een plintje.
De rook toont duidelijk dat de aansluiting van de balk met de vloer niet helemaal luchtdicht is waardoor langs hier koude lucht het huis kan binnendringen. Gelukkig kunnen we dit lek makkelijk dichten door de kier dicht te spuiten en daarna af te werken met een plintje.

Er waren ook nog enkele oude bekenden aanwezig tijdens de blower test. Ecomat had namelijk van de gelegenheid gebruik gemaakt om enkele mensen uit te nodigen om de test te kunnen demonstreren. Zo waren onder andere onze architect, Peter, en Tine die een paar weken geleden is komen helpen met de leemfinish op de gang van ’t 1ste ook van de partij.

Het was een leerrijke voormiddag en we weten nu dat er nog wat werk aan de winkel is willen we onze woning netjes winddicht krijgen. De voornaamste dingen die we moeten aanpakken zijn:

  • Het gat in de vloer van de leidingenschacht. Als we de schacht bovenaan en onderaan netjes winddicht afsluiten zal dat al een grote winst opleveren.
  • In de berging is er nog een gat in het plafond langs waar koude lucht binnen kan komen. Dit is het gat dat uitkomt achter de valse wand op de badkamer en langs waar de afvoerbuizen naar beneden gebracht worden. Ook hier komt heel veel koude lucht naar binnen.
  • Alle doorboringen in de muur die nog moeten gebeuren (voor ventilatie bijvoorbeeld) doen we best met een luchtdichte mof. Waar de muur al doorboord is lossen we de aanwezige lekken op met luchtdichte tape.
  • Alle barsten in de leem moeten afgedicht worden. Er zijn enkele barsten in de leem gekomen en langs daar komt duidelijk ook koude lucht naar binnen. Dat is makkelijk genoeg op te lossen met een beetje extra leem en dan netjes wegsponsen.

Daarnaast zal ook de tweede laag traskalk aan de buitenkant nog voor een extra afdichting zorgen. In de 1ste laag zijn er immers nog verscheidene barsten langs waar lucht het stro en via het stro het huis kan binnendringen. De tweede laag traskalk zal onder andere de lucht die via bijvoorbeeld stopcontacten in de buitenmuur kan binnendringen voor een groot stuk tegenhouden.

Draadjes solderen en knopjes…

Omdat onze domoticalus niet lang genoeg was om in 1 keer helemaal van de elektriciteitskast rond te gaan langs alle drukknoppen van het 1ste en de zolder en terug tot aan de elektriciteitskast te komen, hebben we deze onderbroken aan de drukknop van de badkamer. Omdat deze kring eigenlijk niet onderbroken mag worden gaf dat wel problemen bij de programmatie van onze knoppen en waren er enkele lichten die niet wouden luisteren tot hiertoe.

De draadjes zouden dus eigenlijk allemaal aan mekaar gesoldeerd moeten worden, maar omdat zowel ikzelf als Eefje daar niet handig in zijn heeft Jens aangeboden om dat voor ons te doen. Als je het dat zo ziet doen, dan ziet dat er eigenlijk vrij simpel uit. Voor degenen die het zelf ook een keertje willen proberen, ziehier een stap voor stap beschrijving:

Stap1: De draadjes worden afgeknipt zodat ze niet te veel ruimte innemen in het potje.

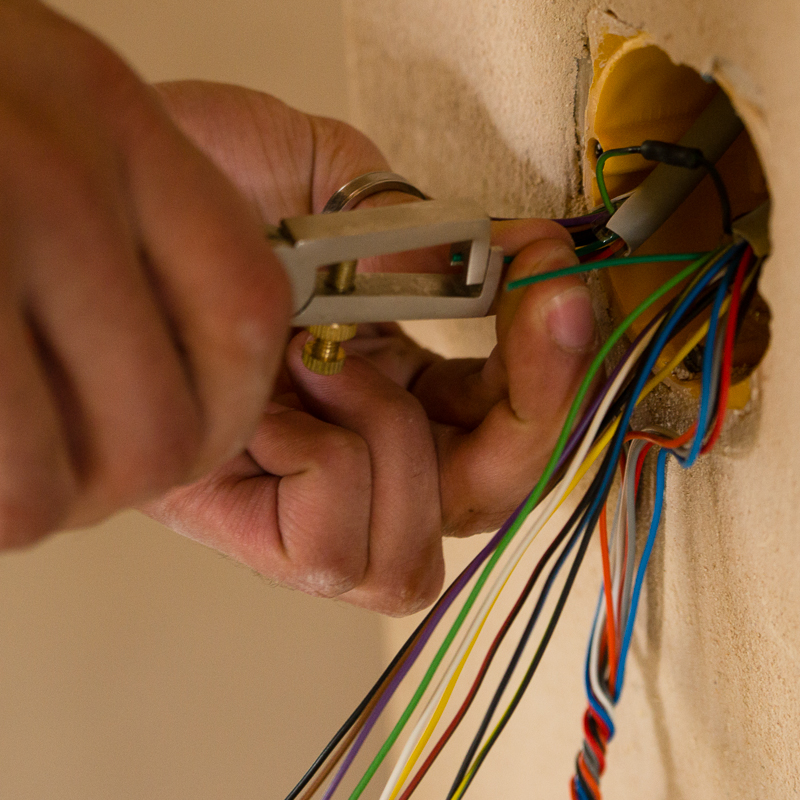

Stap 2: Strip met een striptang de beide uiteinden van de draad die aan mekaar gesoldeerd moet worden. Een kleine centimeter is voldoende.
Stap 2: Strip met een striptang de beide uiteinden van de draad die aan mekaar gesoldeerd moet worden. Een kleine centimeter is voldoende.

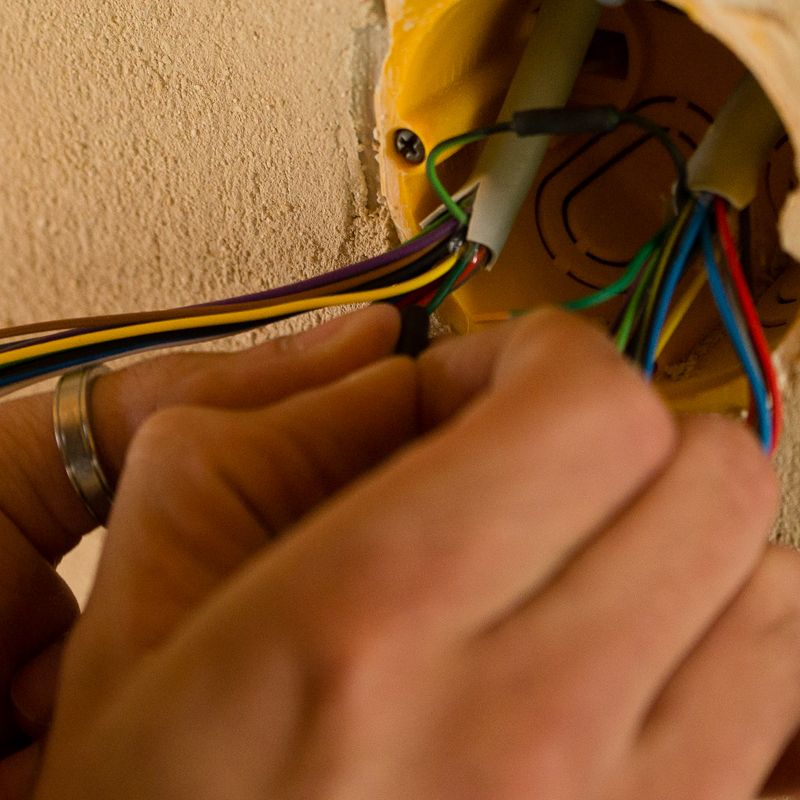

Stap 3: Schuif een krimpkousje over één uiteinde van de draad. Gebruik een niet te dikke krimpkous, maar eentje die mooi over de dunne draad past. Het krimpkousje moet lang genoeg zijn zodat het de blootgelegde draad helemaal afdekt.
Stap 3: Schuif een krimpkousje over één uiteinde van de draad. Gebruik een niet te dikke krimpkous, maar eentje die mooi over de dunne draad past. Het krimpkousje moet lang genoeg zijn zodat het de blootgelegde draad helemaal afdekt.

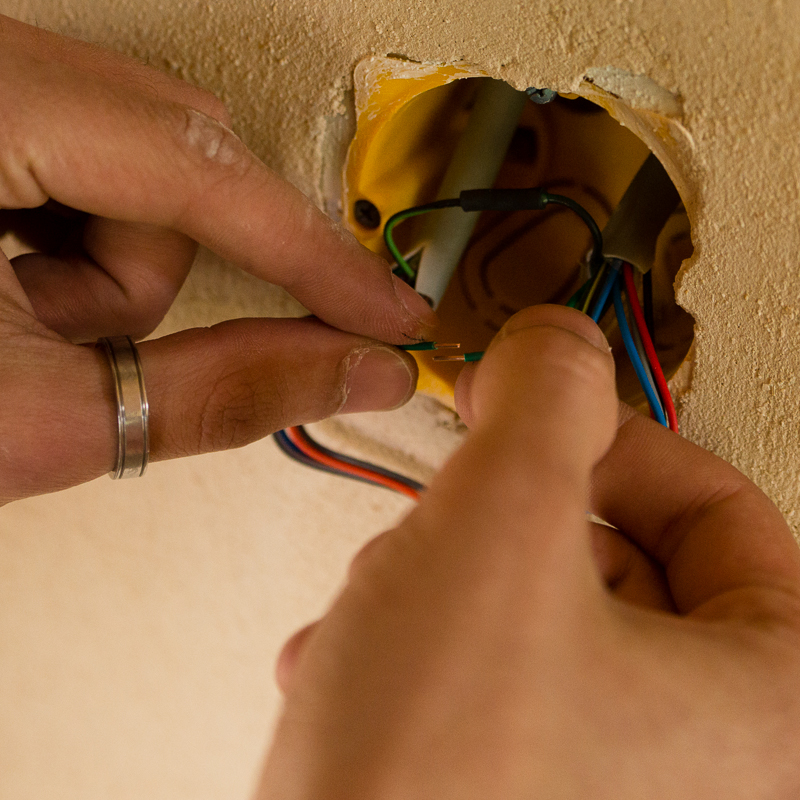

Stap 4: Leg de twee ontblootte uiteinden van de draad die aan mekaar gesoldeerd moet worden netjes naast mekaar.
Stap 4: Leg de twee ontblootte uiteinden van de draad die aan mekaar gesoldeerd moet worden netjes naast mekaar.

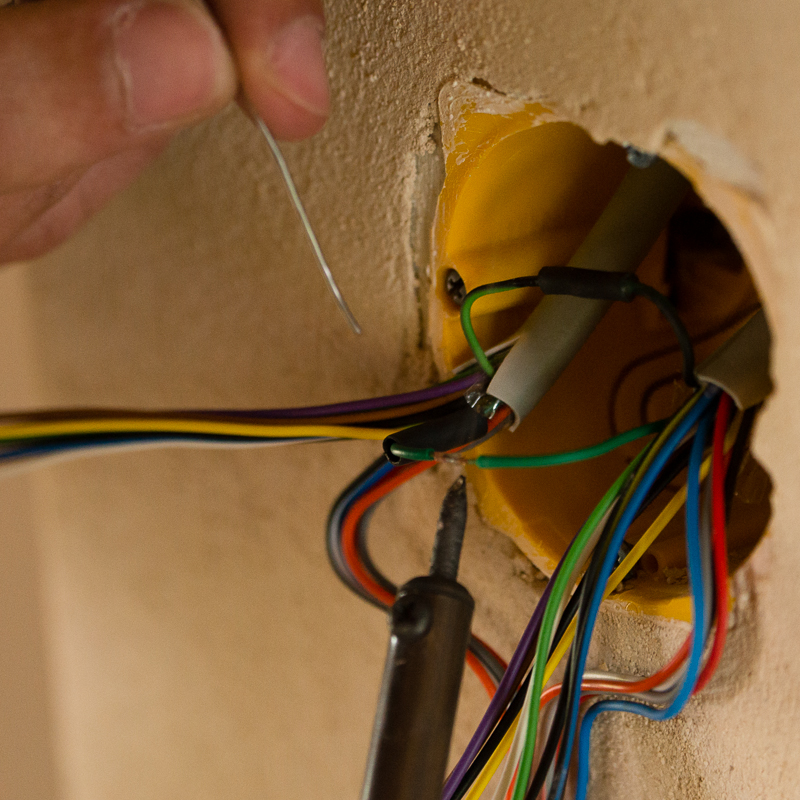

Stap 5: Met de soldeerbout onder de draad verwarm je de draad en dan raak je kort de draad aan met tin. Het duurt maar een fractie van een seconde om de draad netjes aan mekaar te solderen op die manier.
Stap 5: Met de soldeerbout onder de draad verwarm je de draad en dan raak je kort de draad aan met tin. Het duurt maar een fractie van een seconde om de draad netjes aan mekaar te solderen op die manier.

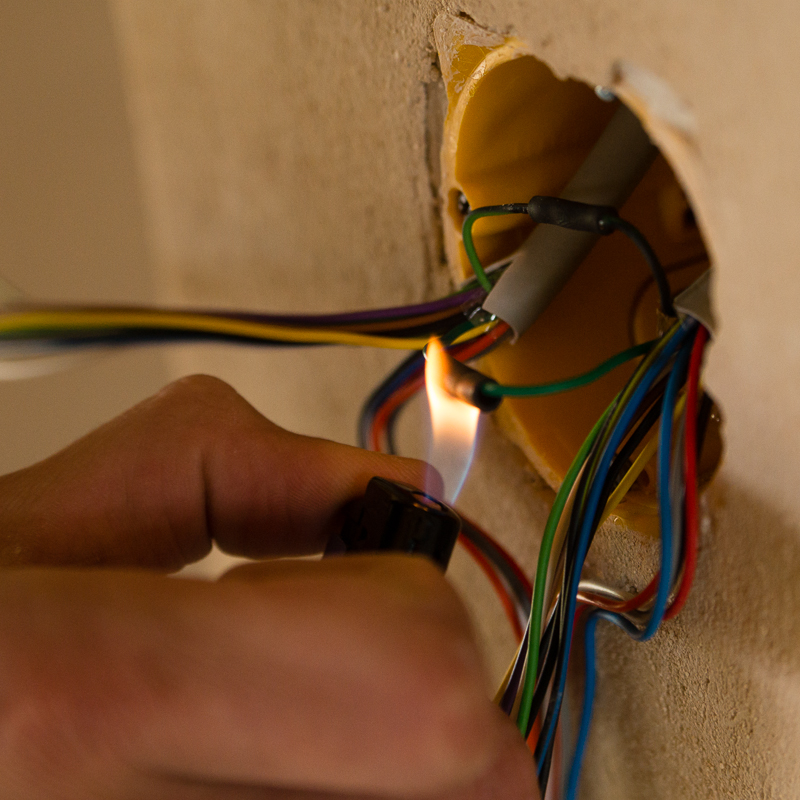

Stap 6: Schuif de krimpkous over het gesoldeerde stuk draad en verwarm deze met een aansteker. Hierdoor krimpt de krimpkous netjes rond de gesoldeerde draad en is deze netjes beschermd.
Stap 6: Schuif de krimpkous over het gesoldeerde stuk draad en verwarm deze met een aansteker. Hierdoor krimpt de krimpkous netjes rond de gesoldeerde draad en is deze netjes beschermd.

Bovengaande stappen herhaal je voor alle draden die niet onderbroken mogen worden en daarna kun je deze netjes in het inbouwpotje wegstoppen. De draden die je nodig hebt om je schakelaar aan te sluiten hoef je niet te solderen, deze kun je immers in de schakelaar zelf samenbinden en vastschroeven.

Met de domoticalus weer helemaal compleet heb ik me vandaag dan ook maar geamuseerd met de resterende drukknoppen overal aan te sluiten en de programmatie van het domoticasysteem te vervolledigen. Zo zijn nu alle drukknoppen in huis operationeel!

Na het soldeerwerk hebben Jens en ik ons ook nog ‘geamuseerd’ met de aansluiting van de LED-strip rond de spiegel van het badkamermeubel. Een geluk dat Jens er was, want blijkbaar waren er enkele aansluitingen slordig gesoldeerd en daardoor losgekomen. Vermits Jens het solderen toch in de vingers heeft, was dat ook snel genoeg opgelost en zo is ons badkamermeubel nu helemaal af. Een foto van het afgewerkte badkamermeubel hebben jullie nog te goed. Eerst moeten we onze spiegel nog eens mooi oppoetsen…
